TAF 690PE

Contacteaza-ne »
  • Kezdőlap
  • Erdészeti traktor
  • TAF 690PE
Previous Next
  • Leírás
  • Műszaki leírás
  • Fotógaléria

LEÍRÁS

TAF 690 PE egyszerű felépítésével, kiváló teljesítményével, valamint olcsó működési költségeivel tűnik ki. A gépezet a kiemelkedően megbízható TAF 690 OP modell technológiai felújítása által jött létre, amely egy igen időtálló szerkezet, melyhez azonban rengeteg új műszaki, valamint ergonómiai és esztétikai újdonságot és javítást adtunk hozzá. Így a 690 PE modellt egy 95.2 LE Perkins motorral szereltük fel, melyet egy jó teljesítményű sebességváltóhoz csatlakoztattunk, valamint szervokormány rendszerrel láttunk el. Amennyiben egy klasszikus és kompakt erdőgazdasági traktorra vágyik, alacsony fenntartási költségekkel, amelyből azonban nem hiányoznak a szegmensen belül megjelent innovációk sem, akkor az IRUM 690 PE modellje az Ön számára lett kifejlesztve.

Ez a modell az alábbiakban felsorolt előnyökkel rendelkezik:
  • Elődjéhez viszonyítva 34%-kal nagyobb nyomaték
  • Csendes működés
  • Megnövelt megbízhatóság
  • Akár 6%-kal kisebb fogyasztás
  • A stabilitás megnövelésének érdekében a 690PE modell motorja a 690 OP modell motorjához viszonyítva alacsonyabban helyezkedik el.
  • Pneumatikus fékrendszer és rögzített védőpajzs irányítható görgőkkel
  • A ROPS által engedélyezett vezetőfülke.

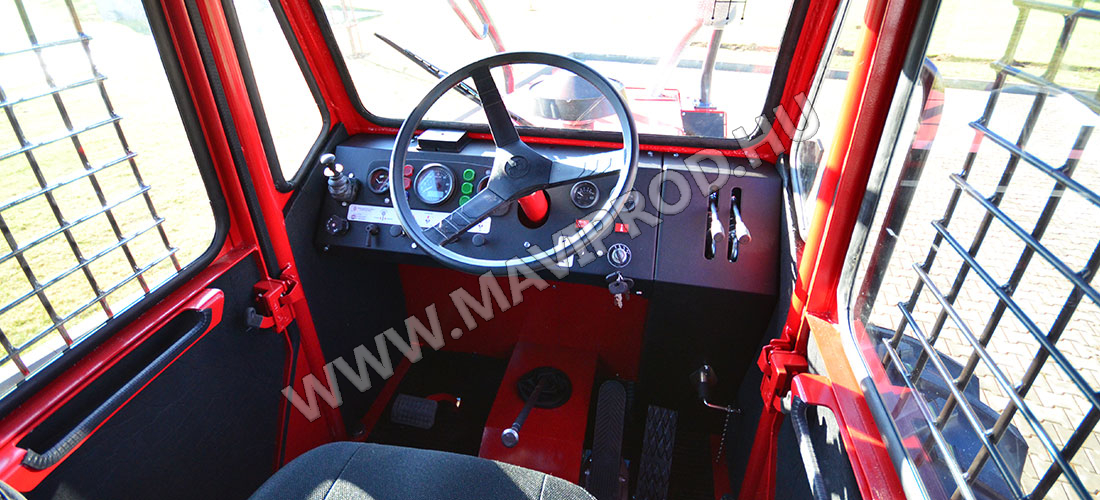

  • A 690 PE traktor műszerfalát ergonómia többlet nyújtásának érdekében teljesen átgondolták.

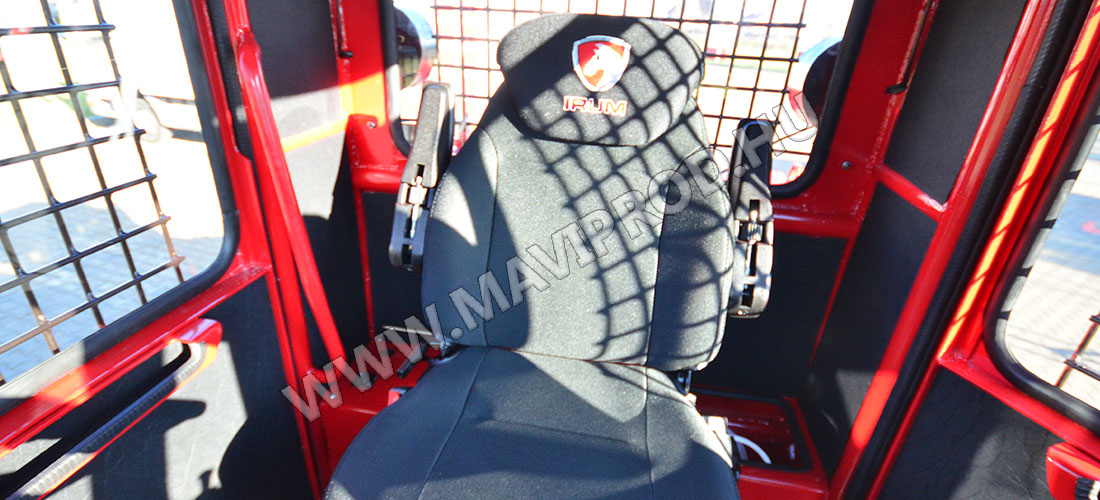

  • A kezelő ülése sokkal kényelmesebb.
Az IRUM 690PE erdőgazdasági traktora egy agilis és jó teljesítményt nyújtó gépezet, amely kompakt dizájnjával, alacsony működtetési költségeivel, robusztusságával és rendkívüli műszaki teljesítménye által mindenféle erdőgazdasági munkálat során igen kellemes meglepetést okozhat.

Műszaki leírás

A BERENDEZÉS MŰSZAKI TULAJDONSÁGAI
Típus TAF 690 PE
Teljesítményosztály közepes
Motor Perkins 1104D-44T
A motor teljesítménye 70 kW (95,2 LE) 2300 ford./perc fordulatszámnál
Motor maximális nyomatéka 392 Nm 1400 ford./perc fordulatszámnál
MÉRETEK
Hosszúság 6000 ± 50 mm
Szélesség 2500 ± 50 mm
Magasság 2700 ± 50 mm
Nyomtáv 2050 ± 50 mm
Tengelytáv 2830 ± 50 mm
Szabad magasság 450 ± 20 mm
Tolóél szélessége 2140 ± 50 mm
Védőpajzs szélessége 2000 ± 50 mm
TÖMEGADATOK
Tömeg (teljes felszereltséggel, rakomány nélkül) 7500 kg
Amelyből
Az első hídon
4285 kg
A hátsó hídon
3215 kg
Maximálisan megengedett tömeg félig felfüggesztve 5000 kg
Maximális tömeg terheléssel együtt 9300 kg
MŰKÖDÉSI TULAJDONSÁGOK
Minimális elfordulási sugár (belső) 2,9 m
A futómű kormányzási szöge ± 40°
A csörlő húzóereje 7000 daN/kábel
csörlő közepes vontatási sebessége
0,56m/s, 1400 ford/perc fordulatszám esetén a 2. fokozatban
0,94m/s, 1400 ford/perc fordulatszám esetén a 3. fokozatban
A motor n=2300 ford/perc fordulatszámnál való maximális névleges sebessége
(A számításokhoz az Rs = 0.652 m értéket használták)
Lassú Gyors
1. fokozat 2,49 km/h 4,35 km/h
2. fokozat 4,84 km/h 8,45 km/h
3. fokozat 8,85 km/h 15,44 km/h
4. fokozat 14,37 km/h 25,08 km/h
5. fokozat 18,68 km/h 32,61 km/h
tolatási fokozatban 2,74 km/h 4,79 km/h
FÉKRENDSZER
Üzemi fékrendszer a kerékbe szerelt dobokkal és fékpofákkal
A dob belső átmérője Ø 440 mm
A fékpofa szélessége 120 mm
Meghajtása pneumatikai úton történik, a pneumatikus hengerek által, melyekből elől egy egyhengeres, míg hátul kéthengeres található
Biztonsági fékrendszer A hátsó hídra szerelt kettős henger rugóinak feszítőereje által vezérelt
KUPLUNG – LUK
A tárcsára ható erő 11 400 ± 600 N
Szorítóerő min 10 800N
Csúszási nyomaték 603 Nm
Tehetetlenségi nyomaték 0,379 kgm2
A szorítólemez mérete 330 mm
SEBESSÉGVÁLTÓ
Kézi kapcsolású, 5 sebességfokozat és egy tolató fokozat, Eaton FSO-4505A típusú
Áttételi arány:
1. fokozat 5,762 : 1
2. fokozat 2,729 : 1
3. fokozat 1,624 : 1
4. fokozat 1,000 : 1
5. fokozat 0,769 : 1
tolatási fokozatban 5,238 : 1
MEGHAJTÁS VÁLTÓ
IRUM Típusú – 2 fokozatú – kézi, fogaskerék meghajtású
Erőátviteli arány:
lassú 1,92 : 1
gyors 1,10 : 1
csörlő meghajtásánál 0,85 : 1
HÍDAK
IRUM típusú, önzáró differenciálmű kerékbe épített pneumatikus fékkel és bolygóhajtásos reduktorral ellátott végső áttételi fokozat..
Első tengely lengése ± 12°
Gallérok közti távolság 2060 mm
Maximális sztatikai terhelés 100.000 N
Teljes áttételi arány 22,55
MEGHAJTÁSI RENDSZER
4×4 kerék meghajtás 4 húzó kerék, egyenlő méretűek
Gumiabroncsok 18,4 – 26, STAS 8258/1-86
    külső átmérő 1450 mm
    besajtolási mélység (szélessége) 465 mm
    nyugalmi sugár 652 mm
CSÖRLŐ
TA2 – AM TÍPUSÚ, IRUM
Fékezőerő 7.000 daN/kábel
Kábel átmérője 13 mm
Kábel hossza 70 m
Tápfeszültség 12 V
Vezérlő nyomás értéke 6,5 bar
HIDRAULIKAI RENDSZER
Olajtartály űrtartalom: 70 l
Hidraulikus pumpa hozama 32,7 cm3 / cm
Nyomás max 150 bar
Hidraulikus hengerek tolóél mozgatása Ø 100 x 380
kotró mozgatása Ø 100 x 380
MEGHAJTÁSI RENDSZER
Pumpa hozama 19 cm3 / ford.
Nyomás 130 bar
Közvetlen meghajtású hidraulikus hengerek Ø 63 x 400
Szervokormány 500 cm3 / ford. – Danfoss
VEZETŐFÜLKE
Ergonomikus, CE igazolással és megjelöléssel, a 2006/42/ EK sz. EK Rendeletben foglaltaknak megfelelően, ROPS megfelelősége kivizsgálva és igazolva, a 2009/57/ EK sz. EK Rendeletben foglaltaknak megfelelően.

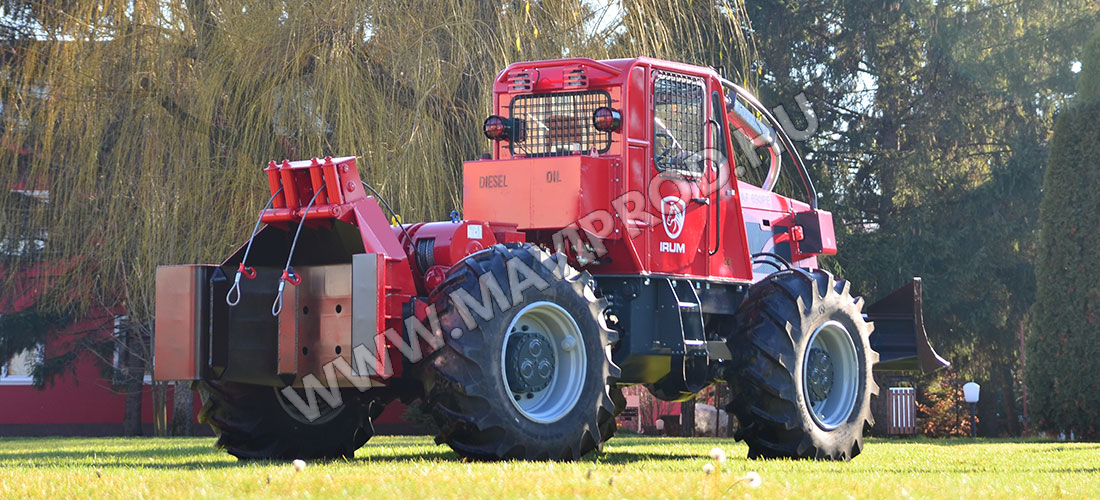

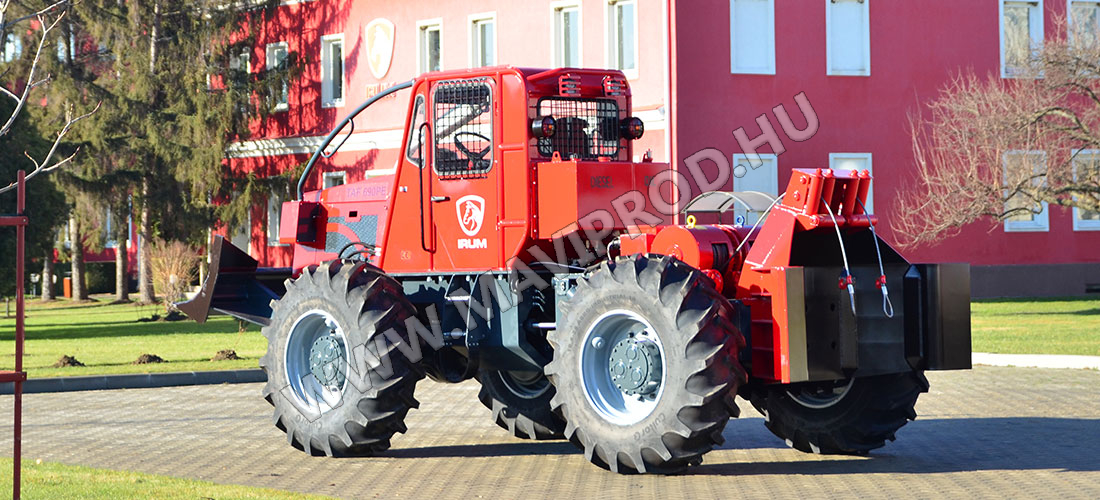

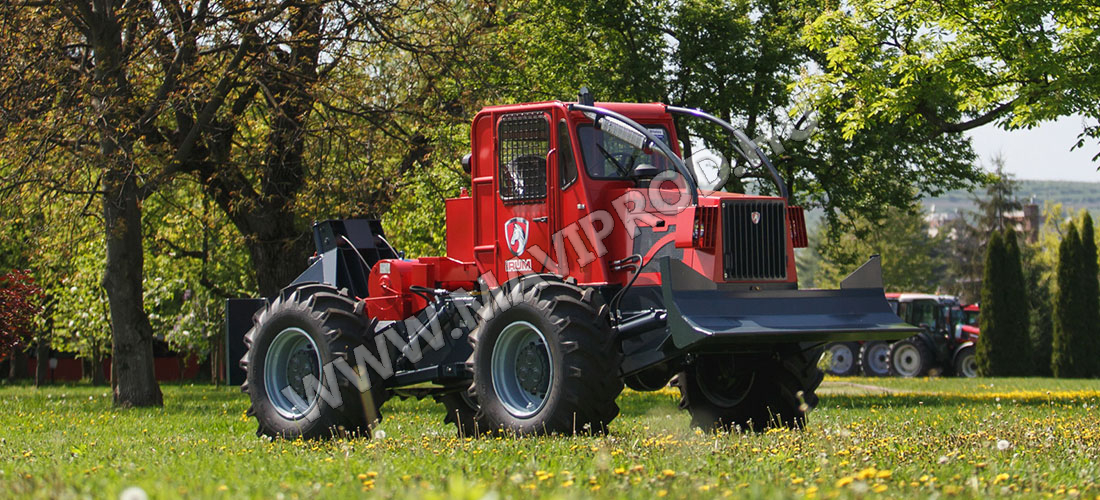

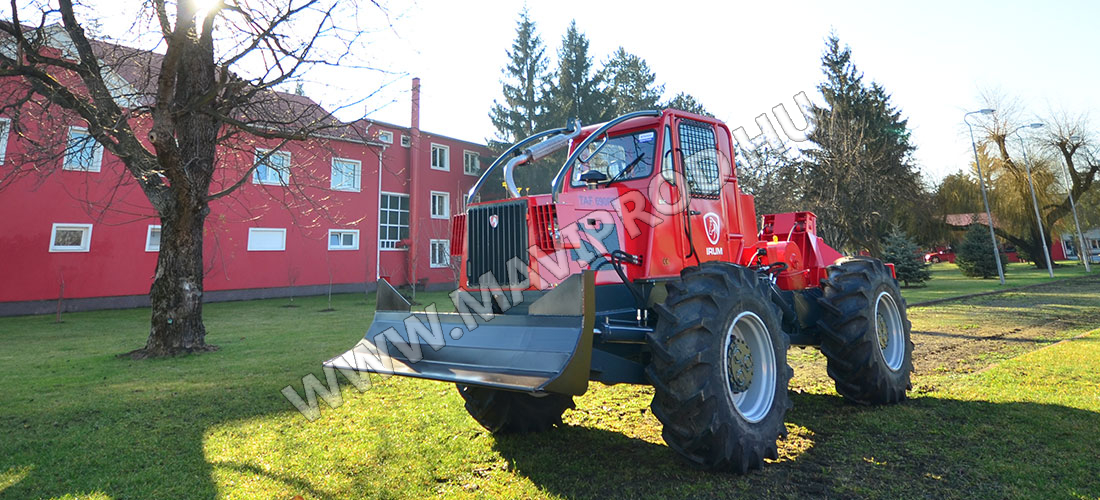

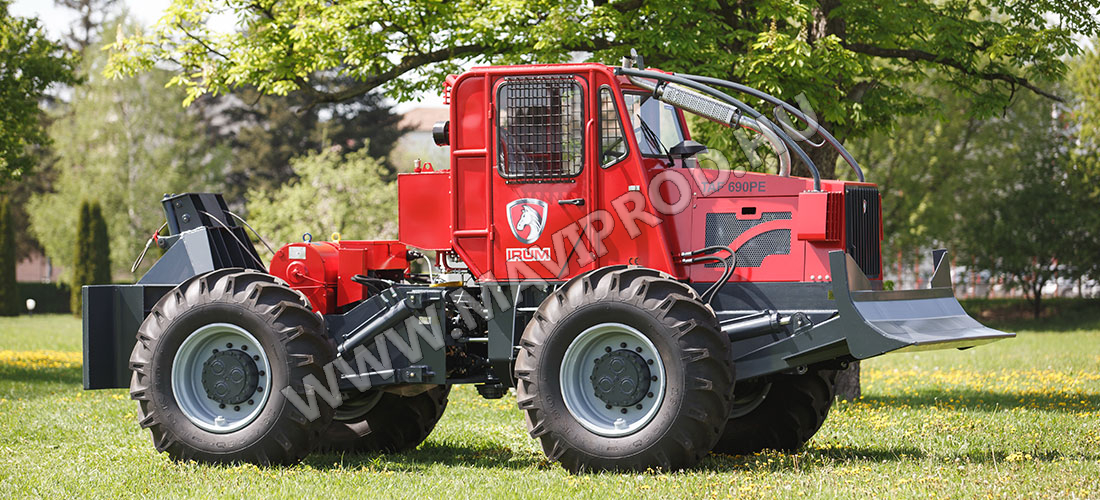

Galerie foto
